Het coderen zit er bijna op. Er wordt nu volop gewerkt aan de constructie van wat wel het belangrijkste onderdeel kan zijn van dit project: de ingang met de tel- en weegsensoren.
De poort is verdeeld in 10 doorgangen, elk met twee IR-sensoren in het plafond en met een dunne-film weegcel op de bodem. De IR-sensoren detecteren de passage van een werkster. Omdat het er telkens twee per doorgang zijn, kunnen de sensoren ook de richting detecteren: vertrekken of aankomen. Het activeren van een van de sensoren triggert ook de weegcel, die dan tegelijk het gewicht van de bij meet.
De ganse constructie is opgebouwd uit zwart polyethyleen (PE) om zo weinig mogelijk reflectie te krijgen van ander licht dat zou kunnen interfereren met de IR-stralen. Bovendien liggen zowel IR- als weegsensors minstens 20mm naar binnen om invloed van zonlicht, maar ook van wind (op de weegcellen) zo laag mogelijk te houden. PE is ook meer weerbestendig dan hout en is eenvoudiger schoon te maken. Het geheel maakt natuurlijk dat werksters een passage van 10cm moeten doorlopen. Alles is zo geconstrueerd dat het naadloos past op een bestaande vliegplank van een bijenkast.

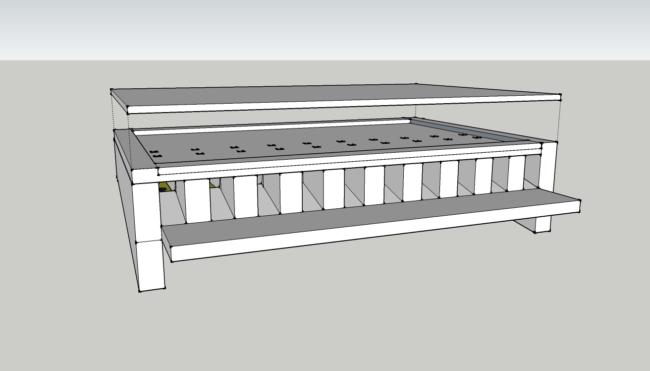

In de tekening is dit voor de duidelijkheid open gelaten maar de weegcellen zijn nog afgedekt met een dun plastic plaatje. Zo vermijdt men direct contact tussen foerageerbij en weegcel.
Nederlandse versie bovenaan
Coding is almost done. Time for the construction of what will be the most important part of the project: the gateway with counting and weighing sensors.
The gateway is divided into 10 passageways, each with two IR sensors in the ceiling and a thin film load cell at the bottom. The IR sensors detect the passage of a worker bee. Because there are two sensors per passageway, they can also detect direction: arriving or leaving. Activation of one IR sensor triggers also the load cell, measuring the weight of the bee.
The gateway is constructed of black polyethylene (PE) to get as little as possible random reflection of light that can interfere with the IR. IR sensors and load cells are placed 20 mm deep within the gateway in order to prevent interference from sunlight but also from wind (on the load cells). PE is also more weatherproof than, for instance, wood and is easier to clean. The whole construction fits neatly onto the landing platform of an existing hive. It means of course that the bees will have to crawl 10cm in order to reach the inside of the hive.
In the drawing it is left open, but each load cell is covered with a thin plastic film in order to avoid direct contact between bee and load cell.
